Базовый проект дома состоит из двух частей: архитектурного проекта (АР) и конструктивных решений (КР). Архитектурный проект показывает планировку, размеры и вид дома. Конструктивные решения — как собрать каркас и соединить детали.
- Архитектурный проект (АР)
- Как выглядит дом
- Планы, разрезы, фасады
- Конструктивные решения (КР)
- Как собрать каркас
- Конструкции, узлы, ведомости
Отопление, вентиляцию, водоснабжение, канализацию и электрику проектируют отдельно.
Перед заказом уточните, какие системы нужно спроектировать: только внутри дома или ещё и на участке.
Какие разделы входят в проект
| Раздел | Что показывает | Входит в базовый комплект |
|---|---|---|
| Базовый комплект | ||
| Архитектурный проект (АР) | Планировку, размеры и вид дома. | Да. |
| Конструктивные решения (КР) | Устройство каркаса, соединения и материалы. | Да. |
| Дополнительные проекты | ||
| Отопление и вентиляция (ОВ) | Как устроены отопление и вентиляция. | Нет, заказывают отдельно. |
| Водоснабжение и канализация (ВК) | Как подвести воду к приборам и отвести стоки. | Нет, заказывают отдельно. |
| Электроснабжение и освещение (ЭОМ) | Как устроены электрика и освещение. | Нет, заказывают отдельно. |
| Проект фундамента | Решения для конкретного фундамента. | План фундамента — да. Отдельный проект — дополнительно. |
От планировки к комплекту чертежей
На плане готового КД-88-2 видны две спальни, кухня, гостиная и санузел. По нему можно обсудить, подходят ли семье комнаты и проходы.
Для строительства нужны ещё размеры, разрезы, конструкции и ведомости. Перед покупкой этого дома попросите состав его комплекта и примеры листов. Посмотрим, что искать в каждом разделе.
Архитектурный проект (АР): планировка, размеры и вид дома
Разберём план этажа, разрез и фасад на примере проекта №1000.

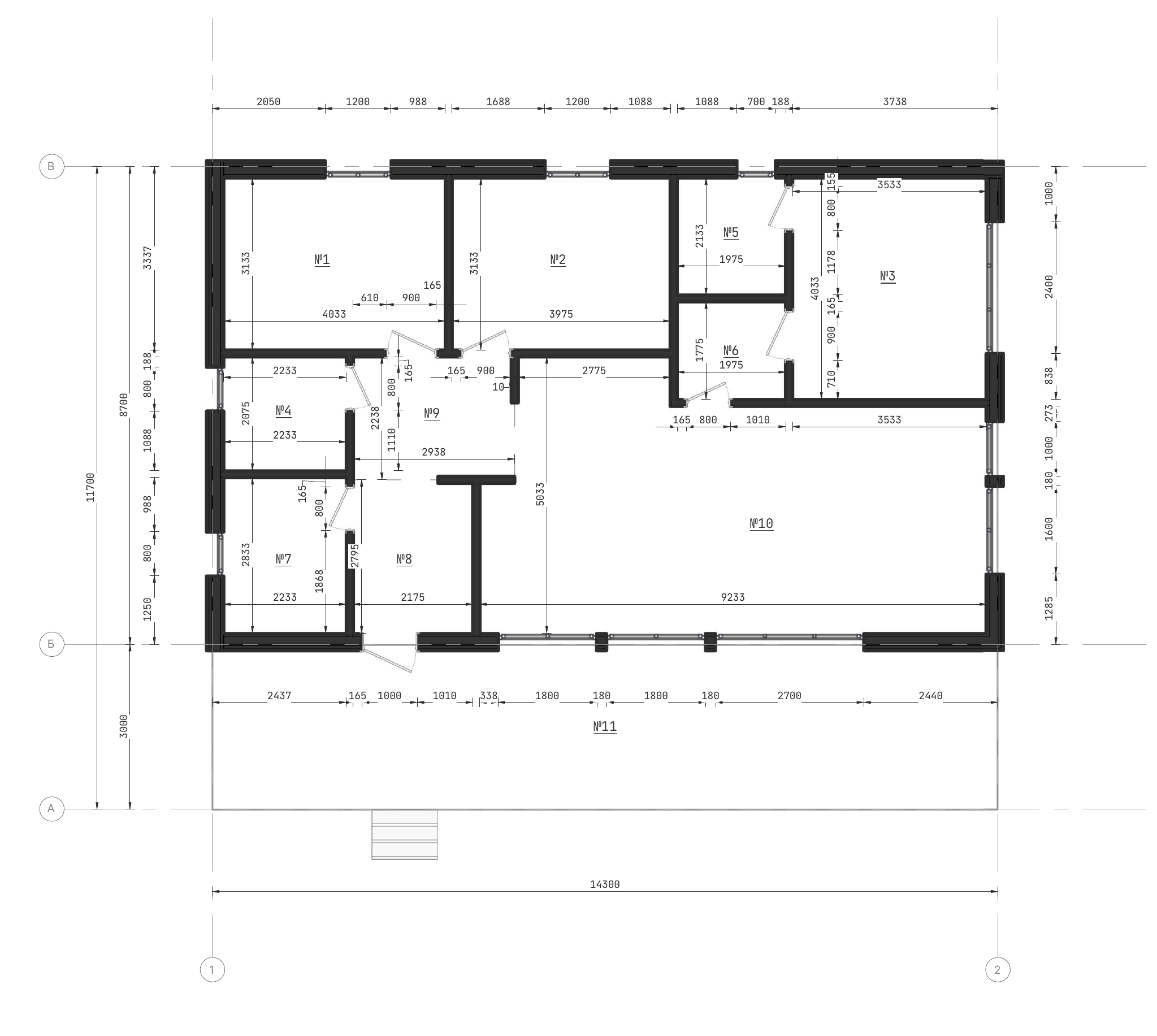

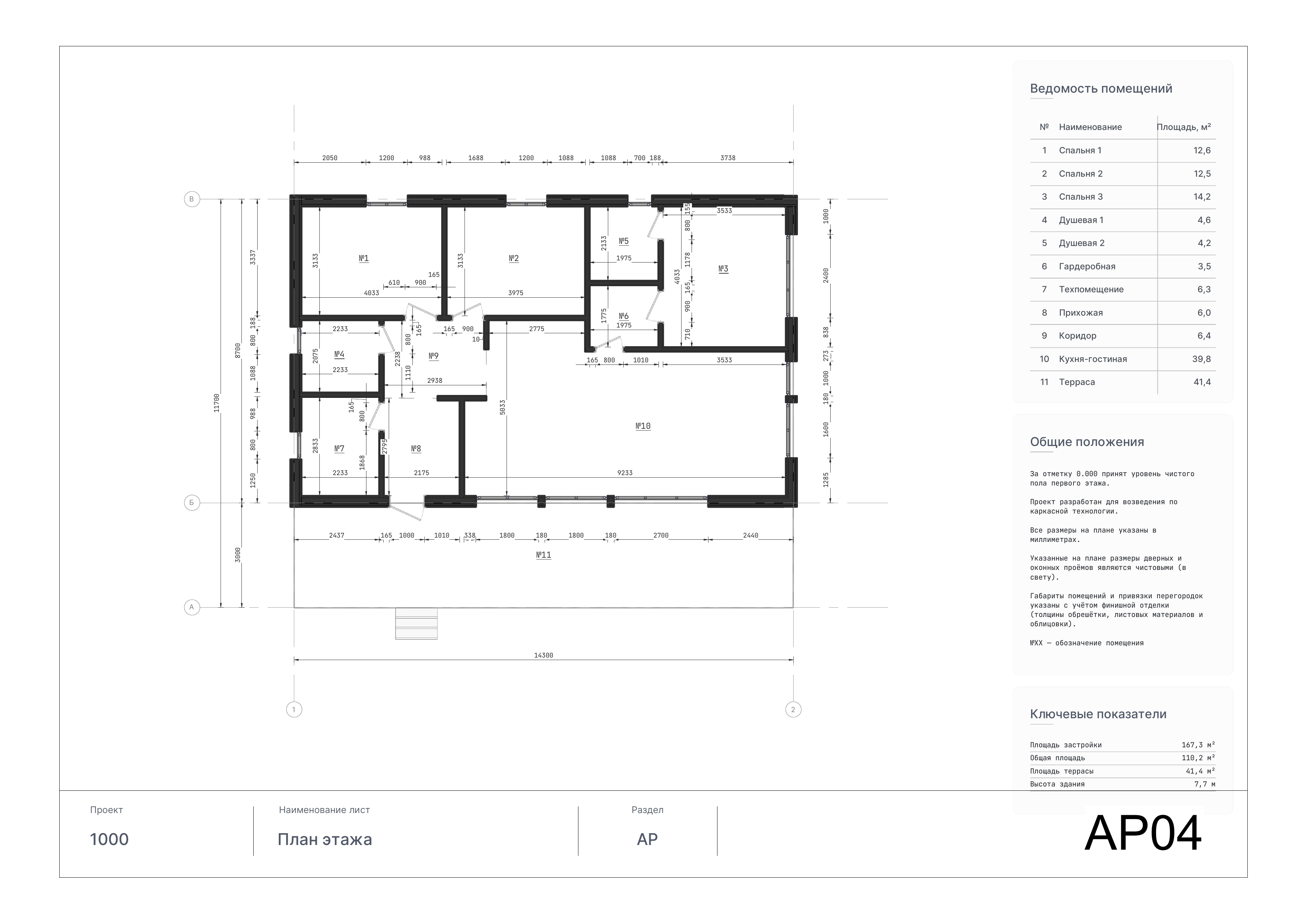

План этажа: комнаты и размеры
На плане этажа видны комнаты, стены, окна и двери. Размеры показывают ширину помещений и расстояния до проёмов.
Номер комнаты связывает план с ведомостью помещений — таблицей названий и площадей. Например, №1 на этом плане — спальня площадью 12,6 м².
Размеры на листе указаны в миллиметрах, площади — в квадратных метрах.
Открыть лист АР04 крупнее

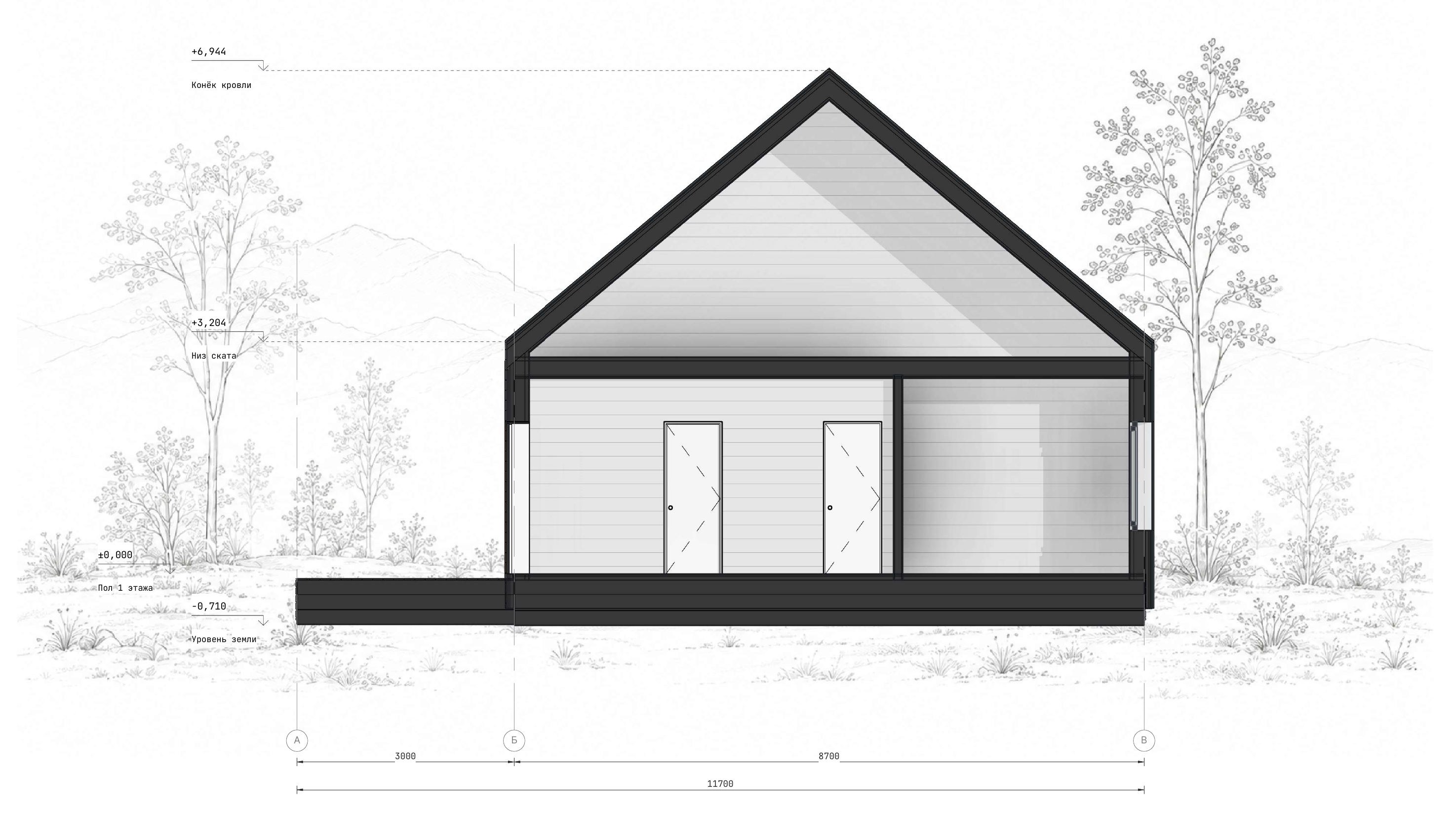

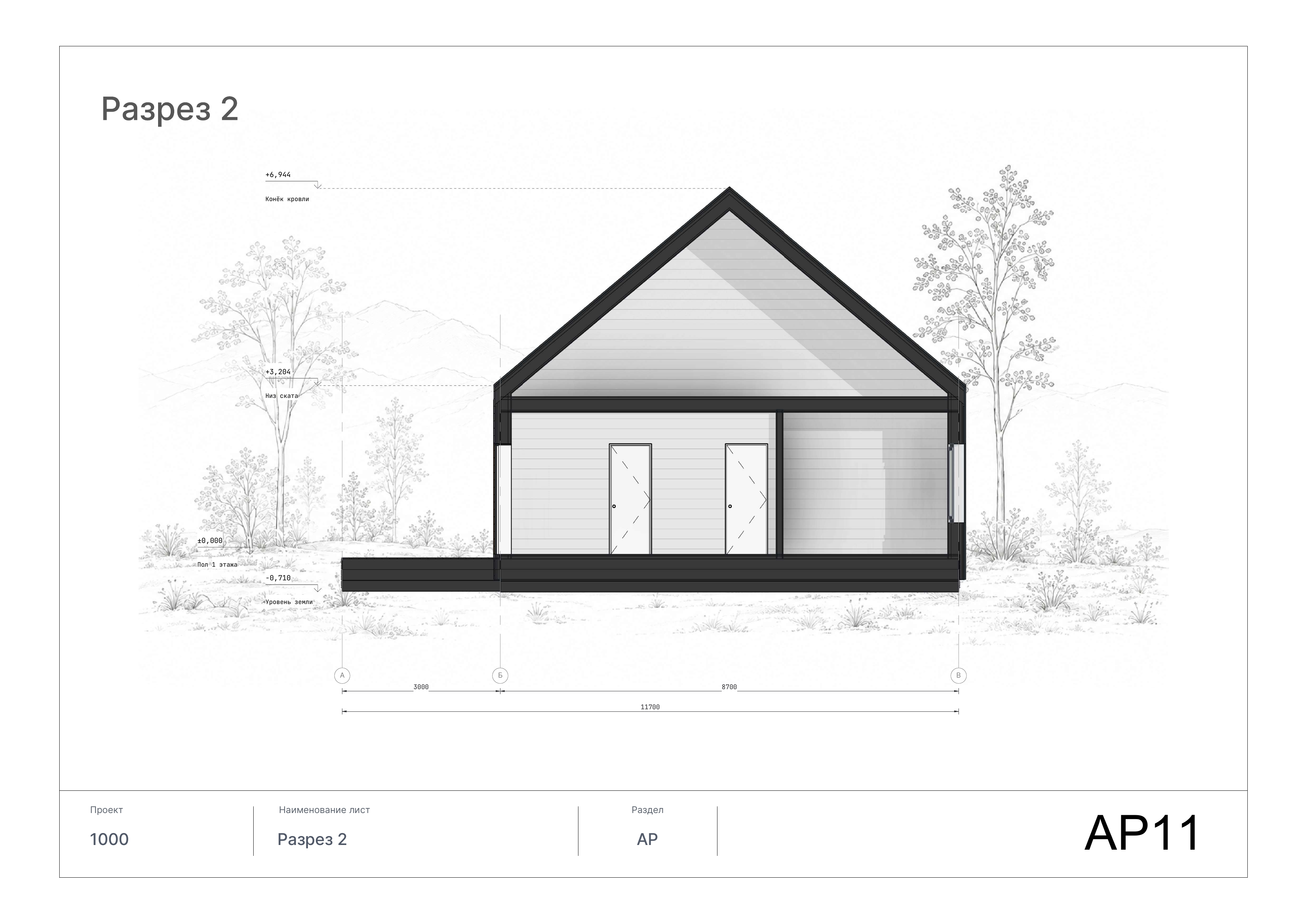

Разрез: высоты и устройство дома
На разрезе дом показан сбоку, будто через него сделали вертикальный срез. Видны пол, стены, потолок и крыша.
План показывает длину и ширину помещений, разрез — высоты. На этом листе 0,000 — уровень чистого пола первого этажа. От него отсчитывают остальные высотные отметки.
Открыть лист АР11 крупнее

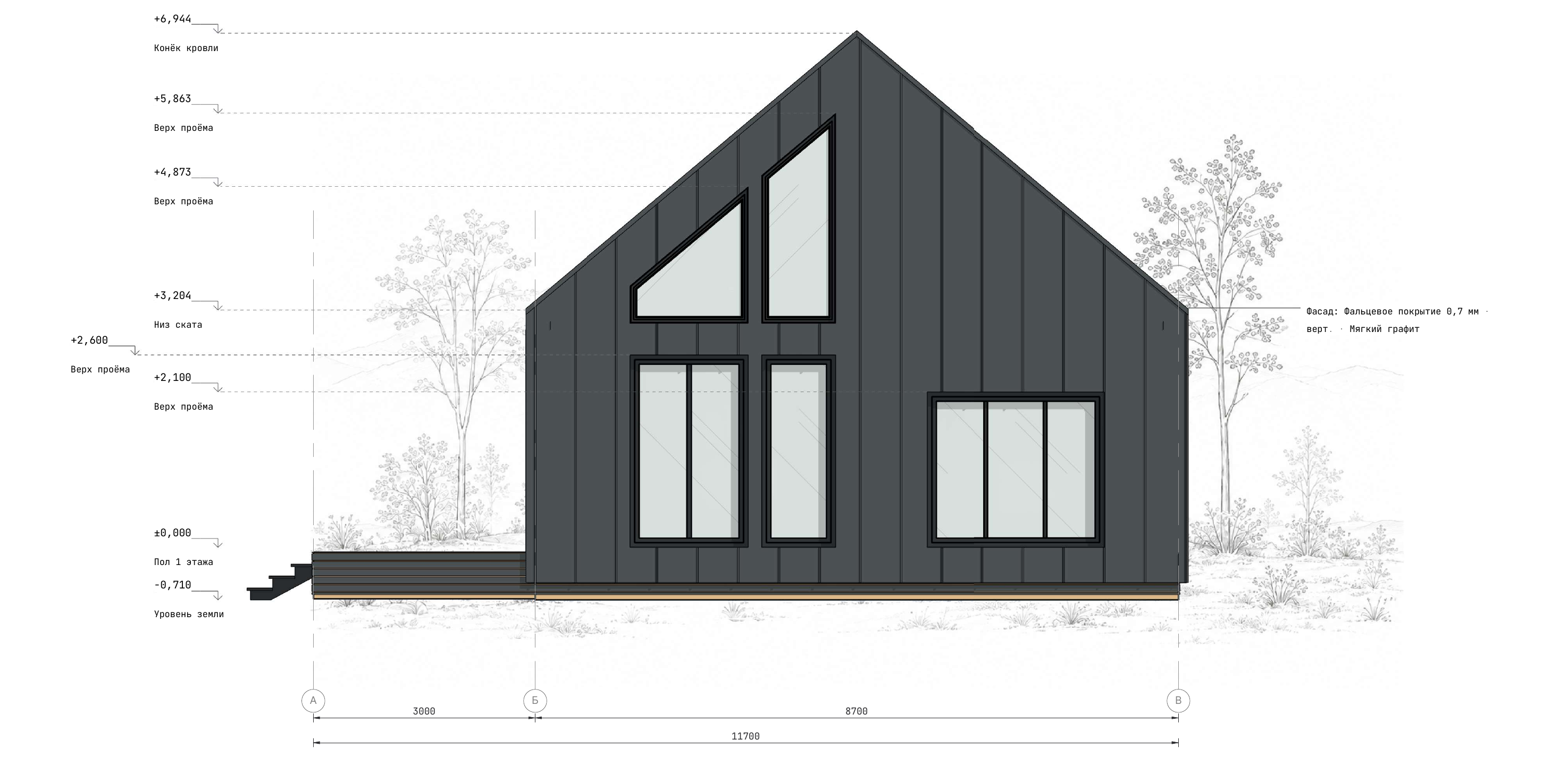

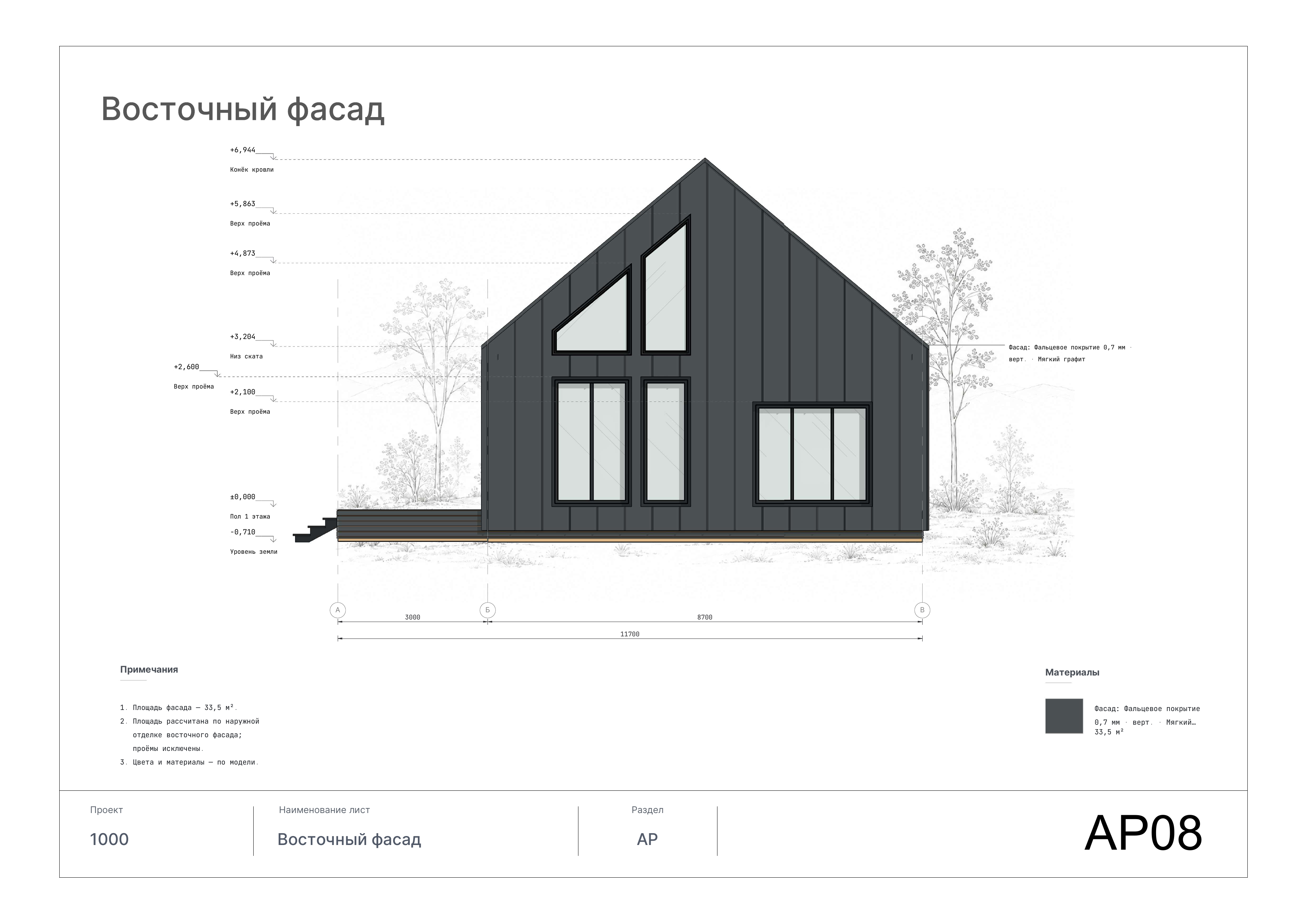

Фасады: дом снаружи
Фасады показывают форму крыши, окна, цвет и материал отделки. В альбоме четыре фасада — по одному с каждой стороны дома.
Открыть лист АР08 крупнее

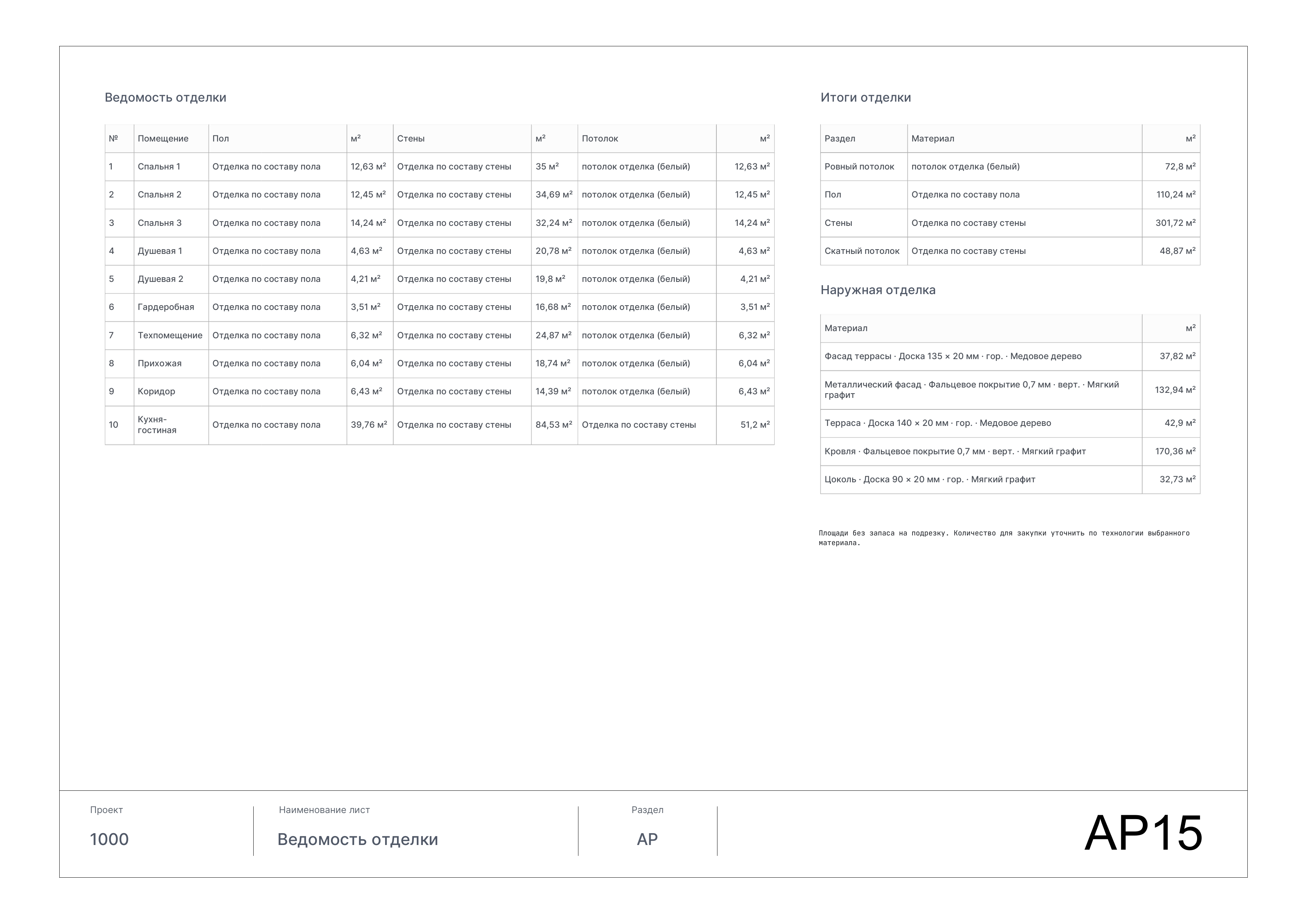

Ведомости материалов: что нужно для отделки
В этом альбоме есть ведомость отделки: площади пола, стен и потолков по комнатам, а также материалы и площади наружной отделки.
Например, на листе АР15 указано 132,94 м² металлической отделки фасада. Эти сведения помогают оценить объём работ и запросить цены у поставщиков. Площади даны без запаса на подрезку — его уточняют для выбранного материала.
Сдвиньте таблицу вбок, чтобы увидеть все столбцы.

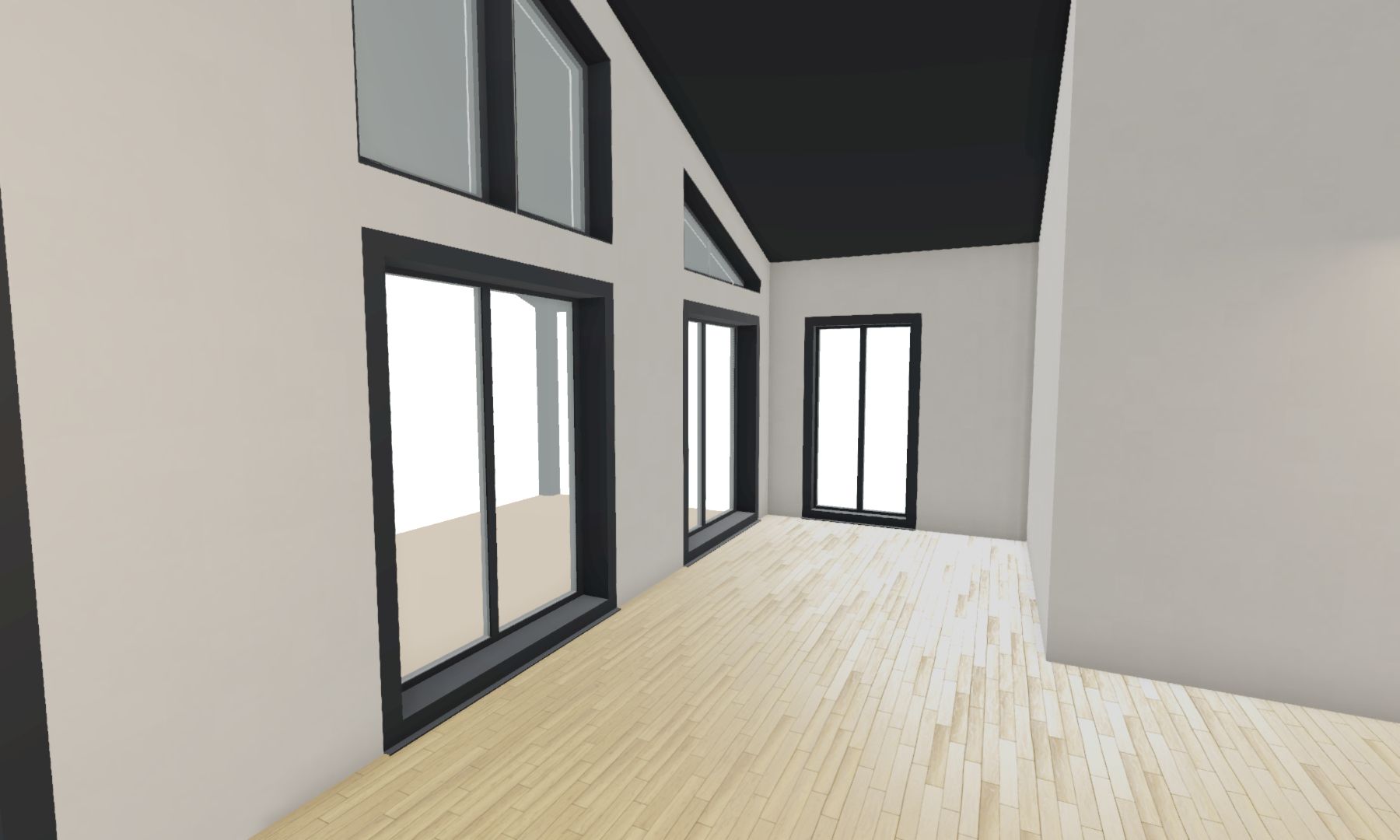

3D-модель: прогулка по дому
По 3D-модели можно пройтись внутри дома: зайти в комнаты, посмотреть в окна и оценить проходы. Так проще проверить планировку до стройки.
Ниже — отдельный демодом. Нажмите «Начать прогулку» — модель загрузится прямо здесь.
Загружаем модель…
Что ещё входит в архитектурный проект
В альбоме есть и другие документы. Их список можно найти в оглавлении.
| Документ | Для чего нужен |
|---|---|
| Оглавление и пояснительная записка | Найти нужный лист и прочитать пояснения к проекту. |
| План с маркировкой | Найти окна и двери по их обозначениям, проверить размеры проёмов. |
| План кровли | Узнать размеры крыши и площади скатов. |
| Ведомость оконных проёмов | Узнать типы и число окон, размеры проёмов. |
| Схемы узлов | Увидеть слои пола, стен и крыши, места их соединений. |
| Объёмные виды | Представить дом в 3D, в том числе без крыши. |
Конструктивные решения (КР): конструкции, ведомости, раскрой и монтаж
Конструктивные решения объясняют, из каких деталей собрать каркас и как их соединить. На чертеже стены, например, детали отмечены марками — обозначениями, по которым их находят в ведомости.
По марке на чертеже можно найти деталь в ведомости: её размеры и количество. Если в комплекте есть карты раскроя и монтажа, по ним готовят и устанавливают детали.
Какие материалы перечислены в ведомостях
В ведомостях могут быть не только доски каркаса, но и обрешётка, плёнки, скотч, уплотнители и утеплитель. Уточните, что перечислено в выбранном комплекте.
Попросите показать чертёж и ведомость, например для утепления стены. Посмотрите, какие материалы нужны и в каком количестве.
Ведомости показывают материалы и их количество. Для сметы строительства нужны ещё цены, условия закупки, стоимость работ и доставки.
Уточните, включён ли запас на подрезку или его нужно добавить при закупке.
План фундамента и отдельный проект фундамента
В базовом комплекте АР + КР есть план фундамента.
Отдельный проект фундамента разрабатывают для конкретного дома и участка. Для расчёта нужны нагрузки от дома и сведения о грунтах, рельефе и подземных водах.
До заказа уточните, какие расчёты, чертежи и ведомости вы получите. На чертежах показывают размеры и устройство фундамента, а для железобетонных частей — расположение арматуры.
Отопление и вентиляция (ОВ)
Проект отопления показывает, чем и как обогревать дом: где поставить оборудование и как подключить отопительные приборы. Проект вентиляции — как подать свежий воздух и удалить отработанный.
На планах показывают оборудование, отопительные приборы, трубы и вентиляционные каналы. Схемы объясняют, как соединить части системы. Ведомости перечисляют оборудование и материалы.
Перед заказом согласуйте нужные системы: радиаторы, тёплый пол, вентиляцию. Список чертежей составляют под выбранные решения.
Водоснабжение и канализация (ВК)
Проект водоснабжения и канализации показывает, как подвести холодную и горячую воду к приборам и отвести стоки.
На планах видно, где стоят приборы и проходят трубы. Схемы показывают соединения и подключение оборудования. В ведомости перечислены трубы, соединительные детали и другие материалы.
Уточните, что входит в заказ: трубы внутри дома или ещё и подключение к водопроводу, скважине, канализации либо септику на участке.
Электроснабжение и освещение (ЭОМ)
Проект электроснабжения и освещения показывает, где разместить розетки, выключатели и светильники и как подключить оборудование.
Уточните, входят ли в заказ планы, схема щита и ведомость материалов. По планам видно, где будут розетки, выключатели, светильники и кабели. Схема щита показывает подключение и защиту линий, ведомость — кабели и оборудование.
Кабели и защиту подбирают с учётом мощности оборудования и условий подключения дома.
Что проверить перед покупкой проекта
Если дом ещё не выбран, начните с требований семьи и участка. А когда получите ведомости, посмотрите, как подготовить по ним закупку.
Перед покупкой попросите:
- Оглавления АР и КР: какие листы входят в конкретный комплект.
- Примеры связанных документов: план и разрез для АР; чертёж и соответствующую ведомость для КР.
- Пояснение по фундаменту: что есть в базовом плане и что нужно заказать отдельно.
- Состав ОВ, ВК и ЭОМ: какие чертежи вы получите и входят ли в них сети на участке.
- Примеры ведомостей и карт: какие материалы перечислены и для чего есть раскрой.
- Список файлов: какие документы и в каком формате вам пришлют.
Посмотрите пример проекта: так проще понять, как оформлены чертежи.
Как подобрать дом и проверить продавца, рассказываем в статье «Как выбрать и купить готовый проект каркасного дома».
